Conector Split Bolt​

O conector split bolt é um componente essencial para conexões elétricas, especialmente em aplicações onde a durabilidade, a segurança e a eficiência são exigidas.

Utilizado em redes de distribuição de energia e sistemas de aterramento, esse conector permite a derivação ou emenda de cabos com alta condutividade e resistência à corrosão.

Feito de cobre eletrolítico e com um acabamento estanhado, o conector split bolt garante uma excelente performance em ambientes variados, sendo amplamente adotado tanto em instalações residenciais quanto industriais.

Benefícios

O conector split bolt oferece diversos benefícios para projetos elétricos:

  • Sua construção robusta em cobre eletrolítico proporciona alta condutividade, minimizando as perdas de energia durante o processo de transmissão elétrica.
  • A resistência à corrosão, graças ao acabamento estanhado, garante maior durabilidade, mesmo em ambientes agressivos.
  • A instalação por aperto torna o processo simples e eficiente, sem a necessidade de ferramentas ou procedimentos complexos.
  • Sua compatibilidade com diferentes tipos de cabos e sua adequação para redes de distribuição de energia e aterramentos o tornam extremamente versátil.

Aplicações

O conector split bolt é amplamente utilizado em sistemas de distribuição de energia elétrica e em aterramentos.

Seu principal uso está na conexão de cabos de cobre, garantindo uma ligação segura e eficiente em redes de baixa e média tensão.

Também é frequentemente encontrado em instalações industriais, onde a necessidade de uma conexão elétrica resistente e durável é primordial.

O conector split bolt também pode ser usado em sistemas de proteção contra descargas atmosféricas e outras aplicações que exigem a derivação ou emenda de cabos com alta confiabilidade e segurança, sempre respeitando as normas de segurança vigentes.

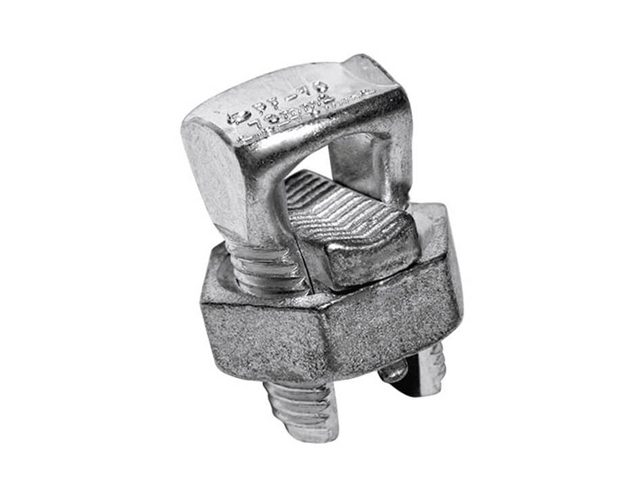

img conector split bolt 2

Perguntas Frequentes sobre Conector Split Bolt

O conector split bolt é um dispositivo de conexão elétrica projetado para unir dois ou mais cabos de cobre. Sua construção envolve um corpo de cobre eletrolítico, com uma porca e um miolo de liga de cobre, permitindo uma conexão segura através do aperto mecânico.

Este tipo de conector é conhecido por sua alta resistência à corrosão e sua capacidade de proporcionar uma excelente condutividade elétrica.

A principal função é garantir que os cabos conectados mantenham a integridade elétrica, sendo amplamente utilizado em instalações de redes de energia e aterramentos.

O conector split bolt serve para realizar derivação ou emenda de cabos de cobre em sistemas elétricos.

Ele é utilizado principalmente em redes de distribuição de energia elétrica e aterramentos, onde é necessário garantir uma conexão de alta qualidade e durabilidade.

Sua aplicação é ideal para locais que exigem alta resistência à corrosão, já que o material do conector é altamente resistente aos efeitos de intempéries e agentes corrosivos.

Esse tipo de conector garante a continuidade e eficiência das conexões elétricas em diversas situações.

O conector split bolt é projetado para ser utilizado com cabos de cobre, sendo ideal para conexões entre condutores de cobre-cobre.

Ele também é indicado para cabos do tipo COPPERSTEEL (CS), que possuem um núcleo de aço revestido de cobre, proporcionando uma excelente condutividade elétrica.

No entanto, é importante ressaltar que o conector não é recomendado para a conexão de cabos de alumínio, já que a diferença entre os metais pode gerar corrosão galvânica, prejudicando a integridade da conexão ao longo do tempo.

A conexão do conector split bolt é feita por meio de um sistema de aperto.

O cabo é inserido entre o corpo e o miolo do conector, que, ao ser apertado com uma ferramenta adequada, garante uma fixação firme e segura.

Esse tipo de conexão mecânica é vantajoso porque não requer solda ou outros tipos de junção permanente, tornando o processo rápido e prático.

O aperto garante uma excelente condutividade elétrica, assegurando que a corrente flua sem interrupções ou perdas significativas.

O conector split bolt possui uma excelente resistência à corrosão, graças à sua construção em cobre eletrolítico e ao acabamento estanhado.

O cobre eletrolítico é naturalmente resistente à oxidação, enquanto o estanhado adiciona uma camada extra de proteção contra ambientes agressivos, como aqueles com alta umidade ou exposição a produtos químicos corrosivos.

Isso torna o conector ideal para uso em áreas externas e em aplicações onde a longevidade da conexão é crucial, como em sistemas de aterramento e redes de distribuição de energia elétrica.

Para a instalação do conector split bolt, é necessário utilizar uma chave de aperto, como uma chave estrela, chave fixa ou chave inglesa.

Essas ferramentas são usadas para apertar a porca do conector, garantindo que os cabos fiquem firmemente presos no interior do dispositivo.

O uso da ferramenta adequada assegura uma conexão segura e eficiente, evitando folgas ou apertos excessivos que possam danificar o conector ou comprometer a qualidade da conexão elétrica.

O conector split bolt é regulamentado pelas normas UL-486A-486B, que definem os padrões de segurança e desempenho para conectores de cabos elétricos.

Essas normas garantem que o conector atenda a critérios rigorosos de qualidade, tanto em termos de condutividade elétrica quanto de resistência mecânica e à corrosão.

Elas também certificam que o produto é seguro para uso em aplicações elétricas, assegurando que ele oferece a proteção e a confiabilidade necessárias para conexões duradouras.

O conector split bolt pode suportar cabos de diferentes diâmetros, dependendo do modelo específico.

Contudo, de maneira geral, ele é compatível com cabos de cobre de até aproximadamente 500 MCM (mil circular mils).

É importante consultar as especificações do fabricante para garantir que o conector seja adequado ao diâmetro dos cabos utilizados na aplicação.

Utilizar o conector correto para o tamanho de cabo certo garante a integridade e a eficiência da conexão elétrica.

Sim, o conector split bolt é amplamente utilizado em aplicações industriais, especialmente em sistemas de distribuição de energia e aterramentos.

Sua construção robusta e sua alta resistência à corrosão o tornam ideal para ambientes industriais, onde a exposição a condições adversas é comum.

Além disso, a facilidade de instalação e a confiabilidade da conexão fazem com que ele seja uma escolha popular em indústrias que exigem alta durabilidade e desempenho constante de seus sistemas elétricos.

O conector split bolt se diferencia de outros conectores principalmente pela sua construção e método de instalação.

Enquanto muitos conectores elétricos utilizam métodos de crimpagem ou solda, o split bolt usa um sistema de aperto mecânico, o que facilita a instalação e manutenção.

Por ser feito de cobre eletrolítico, garante alta condutividade elétrica e excelente resistência à corrosão.

Comparado a conectores de outros materiais, como alumínio, ele oferece maior durabilidade e melhor desempenho em ambientes exigentes.
